Drehstrom Stelltransformatoren
Artikel Gruppe:TD-8077
Drehstrom Stelltrenntransformatoren

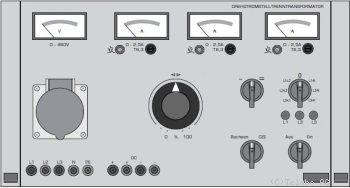

Die Ströme werden über drei getrennte Instrumente angezeigt.
Die Ströme werden über drei getrennte Instrumente angezeigt.
Allgemein
Leistungs-Stelltrenntransformatoren liefern bis zu 15A Dauerstrom; als Wechsel- oder auch Gleichspannung, ungesiebt von 0 bis zum Endwert 260V stufenlos einstellbar. Die Gleichrichtung hat dabei mit einer Auslegung bis 25A Dauerstrom genügend Reserven. Die Anzeige erfolgt über Analog- oder Digitalinstrumente, serienmässig ist eine Einschaltstrombegrenzung eingebaut.
Elektronisch geregelte, motorisch angetriebene Stelltrenntransformatoren:
Bei grossen Lastsprüngen können durch eine elektronische Nachregelung die
Spannungsschwankungen ausgeglichen werden.
Durch ein Vielgang-Potentiometer wird die Ausgangsspannung präzise eingestellt.
Optionen:
GL 8092 Drehstrom-Brückengleichrichter, mit Messbuchsen
KA 8828 Adapterkabel Schukokupplung/Sicherheitslaborstecker (zum Anschluss von Wechselstrom-Verbrauchern)
Elektronisch geregelte, motorisch angetriebene Stelltrenntransformatoren:
Bei grossen Lastsprüngen können durch eine elektronische Nachregelung die
Spannungsschwankungen ausgeglichen werden.
Durch ein Vielgang-Potentiometer wird die Ausgangsspannung präzise eingestellt.
Optionen:
GL 8092 Drehstrom-Brückengleichrichter, mit Messbuchsen
KA 8828 Adapterkabel Schukokupplung/Sicherheitslaborstecker (zum Anschluss von Wechselstrom-Verbrauchern)
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 3 x 400V AC ±10% |
| 50Hz | |
| Ausgangsspannung | 3 x 0-460V AC erdfrei |
| stufenlos einstellbar | |
| Ausgangsstrom | Dauerbetrieb 3 x 2.5A |
| kurzzeitig 3 x 3.0A | |
| Ausgabe | erdfreie Spannung über CEE-Steckdose |
| und Buchsenfeld umschaltbar | |
| Anzeige | analoge Drehinstrumente oder |
| Digitalinstrumente Ziffernhöhe 1.3mm | |
| Spannung: Anzeige aller sechs verketteten Spannungen | |
| mittels Instrumentenumschalter über ein Instrument | |
| Strom: drei Instrumente | |
| Absicherung | primärseitig Feinsicherung |
| sekundärseitig thermisch-magnetischer Sicherungsautomat | |
| Baugrösse | Baugruppenträger |
| B: 19"; H: 6HE; T: T2; |
Bestelldaten
| Option |
BestellNr |
| Drehstrom Stelltrenntrafo | TR 8077AN  TR 8077DI |
| Drehstrom-Brückengleichrichter | GL 8092 |
| Adapterkabel | KA 8828 |
| Gerät: | Stelltrenntransformator TD-8077-AN |
Stelltrenntransformator TD-8077-DI |
| Abmessungen | B: 19”, H: 6HE, T: T2 | |
Art-Nr: GL-8092 Drehstrom-BrĂĽckengleichrichter | |
 | Art-Nr: KA-8828 MessleitungAdapterkabel Wechselstrom |
