AC Festspannungs Modul
Artikel Gruppe:AD-810x








Wechselstrom-Festspannungen
in Kassettentechnik

Allgemein
Klein- Wechselspannungen in erdfreier Ausführung sind in zwei Spannungsreihen und zwei Leistungsklassen lieferbar. Die Ausgabe erfolgt über Sicherheitslaborbuchsen, jeder Ausgang ist einzeln thermisch-magnetisch abgesichert.


Typenübersicht

Typ
Spannungen
Strom
Gleichrichtung
AD 8100 2; 4; 6; 8; 10; 12 V 10A nein
AD 8101 6; 12; 18; 24; 36; 42 V 3A nein
AD 8105 2; 4; 6; 8; 10; 12 V 10A ja
AD 8106 6; 12; 18; 24; 36; 42 V 3A ja

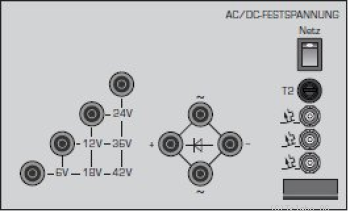

AC Festspannung mit Gleichrichtung
Die Spannungsmatrix erlaubt eine Ausgabe von praxisbezogen fein abgestuften Spannungen, die als Zusatzleistung noch über Brückengleichrichter und Siebung zu einer gut geglätteten Gleichspannung
gewandelt werden können.


BeschreibungSpezifikationZubehör

Technische Daten

Daten
Wert
Eingangsspannung 230V ±10%; 50-60Hz
Ausgangsspannung 2; 4; 6; 8; 10; 12 V AC oder
6; 12; 18; 24; 36; 42 V AC umsteckbar
AD-8105 und AD-8106 :
DC-Ausgabe über Brückengleichrichter mit Siebung.
Ausgangsstrom AD-8100 und AD-8105: 10A
AD-8101 und AD-8106: 3A
Ausgabe über Sicherheitslaborbuchsen
Absicherung primärseitig Feinsicherung
sekundärseitig thermisch-magnetischer Sicherungsautomat
Baugrösse AD-8100 und AD-8101 Einschubkassette B: 28TE; H: 3HE;
Baugrösse AD 8105 und AD-8106 Einschubkassette B: 42TE; H: 3HE;

Bestelldaten

Spannungen
Strom
BestellNr
Siebung
2V; 4V; 6V; 8V; 10V; 12V; 10.0A AD 8100 nein
3.0A AD 8101 nein
6V; 12V; 18V; 24V; 36V; 42V; 10.0A AD 8105 ja
3.0A AD 8106 ja

Gerät:AC-Festspannung 10A
AD-8100
AC-Festspannung 3A
AD-8101
AC-Festspannung 10A mit Gleichrichtung
AD-8105
AC-Festspannung 3A mit Gleichrichtung
AD-8106
Strom Standby10A 3A 10A 3A
AbmessungenEinschubkassette B: 28TE, H: 3HE Einschubkassette B: 42TE, H: 3HE
