Drehstromversorgungen
in Kassettentechnik
in Kassettentechnik
Allgemein
Drehstrom Kleinspannungen erlauben gefahrlose Versuche im Ausbildungsbereich. Die Ausgabe erfolgt über Sicherheitslaborbuchsen, wobei die Ausgänge thermisch-magnetisch abgesichert sind und mit Phasenkontrolleuchten überwacht werden.

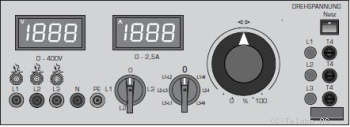

Drehstrom Stelltransformator
Der Drehstrom-Stelltransformator
liefert eine einstellbare Drehspannung von 0 - 460V bei einem Dauerstrom von 2A über den gesamten Stellbereich. Die Drehspannung ist nicht
galvanisch vom Netz getrennt. Die Ausgabe der Spannung erfolgt über
Sicherheitslaborbuchsen, die Anzeige über je ein umschaltbares Instrument für Strom und Spannung, wobei die Instrumente wahlweise analog oder digital ausgeführt sind.
liefert eine einstellbare Drehspannung von 0 - 460V bei einem Dauerstrom von 2A über den gesamten Stellbereich. Die Drehspannung ist nicht
galvanisch vom Netz getrennt. Die Ausgabe der Spannung erfolgt über
Sicherheitslaborbuchsen, die Anzeige über je ein umschaltbares Instrument für Strom und Spannung, wobei die Instrumente wahlweise analog oder digital ausgeführt sind.
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 3 x 400V AC ±10%; 50-60Hz |
| Absicherung | primärseitig Feinsicherung |
| sekundärseitig thermisch-magnetischer Sicherungsautomat | |
| Ausgabe | über Sicherheitslaborbuchsen |
| Daten | AD-8140 |
| Ausgangsfestspannung | 3 x 23 V\ 40V Kleindrehspannung |
| mit galvanischer Netztrennung | |
| Ausgangsstrom | 3A; (200VA) |
| Baugrösse | Einschubkassette B: 42TE;H: 3HE;T: T2; |
| Daten | AD-8145 und AD-8146 |
| Ausgangsspannung | 0-400V (460V) AC stufenlos einstellbar |
| ohne galvanische Netztrennung | |
| Ausgangsstrom | Dauerbetrieb 2.5A bei 400V |
| 2.0A bei 460V | |
| kurzfristig 3.0A bei 400V | |
| 2.5A bei 460V | |
| Anzeige Strom | analoges Dreheisenisnstrument oder |
| Digitalinstrument Ziffernhöhe 13 mm | |
| L1; L2; L3 umschaltbar | |
| Anzeige Spannung | alle sechs verkettete Spannungen mittels |
| Instrumentenumschalter und einem | |
| analoges Dreheiseninstrument oder | |
| Digitalinstrument Ziffernhöhe 13 mm | |
| Baugrösse | Einschubkassette B: 70TE; H: 3HE; |
Bestelldaten
| Ausgangsstrom |
BestellNr |
Ausgangsspannung |
| 3.0A | AD 8140 | 3 x 23V \ 40V |
| 2.5A | AD 8145AN  AD 8145DI |
0 - 400V |
| 2.0A | AD 8146AN AD 8146DI |
0 - 460V |
| Gerät: | Drehstromversorgung AD-8140 |
Drehstromversorgung AD-8145-AN |
Drehstromversorgung AD-8145-DI |
Drehstromversorgung AD-8146-AN |
Drehstromversorgung AD-8146-DI |
| Strom Standby | 3.0A | 2.5A | 2.0A | ||
| Abmessungen | Einschubkassette B: 42TE, H: 3HE, T: T2 | Einschubkassette, B: 70TE, H: 3HE | |||
| Spannungsversorgung | 0-400V | 0-460V | |||
Art-Nr: KA-8093 Adapterkabel Drehstrom |
