Labornetzgerät
Artikel Gruppe:LN-8225
Labornetzgerät
150 Watt Klasse, Schaltreglertechnik
150 Watt Klasse, Schaltreglertechnik
Allgemein
Diese Geräteklasse zeichnet sich durch geringe Wärmeverluste bei grosser Ausgangsleistung aus. Zudem sind die Geräte reihen- und parallel schaltbar. Die Bauweise ist durch modernste Schaltreglertechnik enorm kompakt.
π-Filter
Durch einen zusätzlichen π-Filter im Ausgang wird eine sehr geringe Restwelligkeit erreicht, was auch die Versorgung anspruchsvoller Schaltungen gestattet.
BeschreibungSpezifikationZubehör
Technische Daten
| Wert |
Daten |
| Eingangsspannung | 230V AC ± 15 % 50Hz |
| Ausgangsspannung | 0 - 15 V; 0 - 30 V; 0 - 60 V |
| 0 - 120 V; 0 - 250V | |
| Ausgangsstrom | 0 - 8 A; 0 - 5 A; 0-2.5A |
| 0 - 1 A; 0 - 0.5 A; | |
| Eingangsausregelung | ± 0.3 % |
| Restwelligkeit | 3 mV effektiv bei 0 - 30 V |
| 0.03% vom Endwert bei 30 - 250 V | |
| Lastausregelung | ± 1 % |
| Rückkehrzeit | 1 ms |
| Strombegrenzung | stufenlos einstellbar |
| Ausgabe | Sicherheitslaborbuchsen |
| Anzeige | analoge Drehspulinstrumente oder |
| Digitalinstrumente Ziffernhöhe 13mm | |
| Absicherung | dauer kurzschlussfest |
| Optionen | Vielgangspotentionmeter für Strom und Spannung |
| Fernfühlung für Spannung bis 30V | |
| Baugrösse | Einschubkassette B: 42TE; H: 3HE; |
Bestelldaten
| Anzeige |
BestellNr |
Spannung |
Strom |
| analog | LN 8225AN  |
0 - 15 V | 0 - 8.0 A |

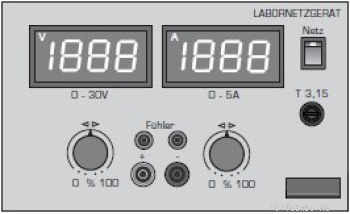

| digital | LN 8225DI |
0 - 15 V | 0 - 8.0 A |
| analog | LN 8226AN |
0 - 30 V | 0 - 5.0 A |
| digital | LN 8226DI |
0 - 30 V | 0 - 5.0 A |

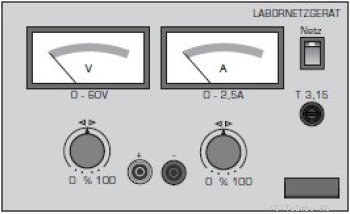

| analog | LN 8227AN |
0 - 60 V | 0 - 2.5 A |
| digital | LN 8227DI |
0 - 60 V | 0 - 2.5 A |
| analog | LN 8228AN |
0 - 120 V | 0 - 1.0 A |
| digital | LN 8228DI |
0 - 120 V | 0 - 1.0 A |
| analog | LN 8229AN |
0 - 250 V | 0 - 0.5 A |
| digital | LN 8229DI |
0 - 250 V | 0 - 0.5 A |
| Gerät: | Labornetzgerät LN-8225-AN |
Labornetzgerät LN-8225-DI |
Labornetzgerät LN-8226-AN |
Labornetzgerät LN-8226-DI |
Labornetzgerät LN-8227-AN |
Labornetzgerät LN-8227-DI |
Labornetzgerät LN-8228-AN |
Labornetzgerät LN-8228-DI |
Labornetzgerät LN-8229-AN |
Labornetzgerät LN-8229-DI |
| Spannungsversorgung | 0-15V | 0-30V | 0-60V | 0-120V | 0-250V | |||||
| Strom Standby | 0-8.0A | 0-5.0A | 0-2.5A | 0-1.0A | 0-0.5A | |||||
Art-Nr: FF-8295 FernfĂĽhler fĂĽr Spannung | |
Art-Nr: VP-8296 Vielgangpotentiometer Spannung | |
Art-Nr: VP-8297 Vielgangpotentiometer Strom |
