Leistungs-Festspannung
Artikel Gruppe:FS-835x
Leistungs-Festspannungen
150 bis 600 W Klasse, Schaltreglertechnik
150 bis 600 W Klasse, Schaltreglertechnik
Allgemein
Speicherprogrammierbare Steuerungen mit Befehls- und Meldegeräten oder grosse digitale Logikschaltungen benötigen oft stärkere Ströme.
Programm
Das vorliegende, modulare Programm mit feinen Abstufungen gewährleistet die optimale Anpassung an den jeweiligen Anwendungsfall.
BeschreibungSpezifikationZubehör
Technische Daten
| Wert |
Daten |
| Eingangsspannung | 230V AC ± 15 % 50Hz |
| Ausgangsspannung | 5 V; 12 V; 15 V; 24 V; 48 V; |
| Ausgangsstrom | Gruppe I; II; III; |
| (siehe Tabelle Ausgangsspannung \ Ausgangsstromgruppe) | |
| Ausgangsspannung | Genauigkeit: ± 1 % |
| Eingangsausregelung | ± 0.3 % |
| Fühlerleitungen | Standard bei 5V; 20A \ 5V; 40A \ 12V; 40A |
| bei allen anderen Ausführungen optional | |
| Restwelligkeit | 3 mV effektiv bis 24 V |
| 0.05 % vom Endwert ab 24 V | |
| Lastausregelung | ± 1 % |
| Rückkehrzeit | 1 ms |
| Strombegrenzung | fest eingestellt |
| Ausgabe | Sicherheitslaborbuchsen |
| Absicherung | Primär Feinsicherung |
| Sekundär dauer kurzschlussfest | |
| Baugrösse | siehe Bestellnummer |
Ausgangsspannung / Ausgangsstromgruppe
| Ausgangsspannung |
Ausgangsstromgruppe I |
Ausgangsstromgruppe II |
Ausgangsstromgruppe III |
| 5 V | 10 A | 20 A | 40 A |
| 12 V | 10 A | 20 A | 40 A |
| 15 V | 8 A | 16 A | 32 A |
| 24 V | 5 A | 10 A | 20 A |
| 48 V | 2.5 A | 5 A | 10 A |

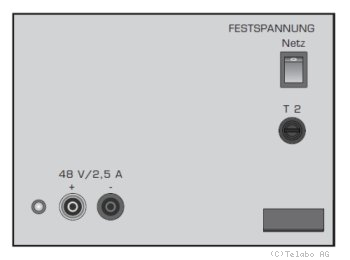

| Gehäuse | Kassette | B: 35TE; H: 3HE; | Baugruppenträger |

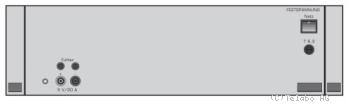

| B: 19"; H: 3HE; T: T2; | Baugruppenträger | B: 19"; H: 3HE; T: T2; |
Bestelldaten
| Spannung |
BestellNr Gruppe I |
BestellNr Gruppe II |
BestellNr Gruppe III |
| 5 V | FS 8350 | FS 8355FF  |
FS 8365FF |
| 12 V | FS 8351 | FS 8356 | FS 8366FF |
| 15 V | FS 8352 | FS 8357 | FS 8367 |
| 24 V | FS 8353 | FS 8358 | FS 8368 |
| 48 V | FS 8354 | FS 8359 | FS 8369 |
| Gehäuse | Kassette | B: 35TE; H: 3HE; | Baugruppenträger |
| B: 19"; H: 3HE; T: T2; | Baugruppenträger | B: 19"; H: 3HE; T: T2; |
Fernfühlung FF
Festspannungen mit der Buchstabenkombination FF am Ende der Bestellnummer sind standardmässig mit Fühlerleitungen ausgerüstet.
Option für alle anderen Festspannungen.
Option: FF 8295 Fernfühlung für Spannung.
Die Festspannungen sind auch mit analoger oder digitaler Anzeige erhältlich. Jede Ausgangsspannung zwischen 0V und 250V ist lieferbar.
Bitte fragen Sie an.
Grössere Leistungen auf Anfrage
Option für alle anderen Festspannungen.
Option: FF 8295 Fernfühlung für Spannung.
Die Festspannungen sind auch mit analoger oder digitaler Anzeige erhältlich. Jede Ausgangsspannung zwischen 0V und 250V ist lieferbar.
Bitte fragen Sie an.
Grössere Leistungen auf Anfrage
| Gerät: | Leistungsfestspannung FS-8350 |
Leistungsfestspannung FS-8351 |
Leistungsfestspannung FS-8352 |
Leistungsfestspannung FS-8353 |
Leistungsfestspannung FS-8354 |
Leistungsfestspannung FS-8355-FF |
Leistungsfestspannung FS-8356 |
Leistungsfestspannung FS-8357 |
Leistungsfestspannung FS-8358 |
Leistungsfestspannung FS-8359 |
Leistungsfestspannung FS-8365-FF |
Leistungsfestspannung FS-8366-FF |
Leistungsfestspannung FS-8367 |
Leistungsfestspannung FS-8368 |
Leistungsfestspannung FS-8369 |
Art-Nr: FF-8295 FernfĂĽhler fĂĽr Spannung |
