Lastwiderstände
Artikel Gruppe:LW-8480-M
Lastwiderstände
Leistung 50 W oder 180 W
Leistung 50 W oder 180 W
Allgemein

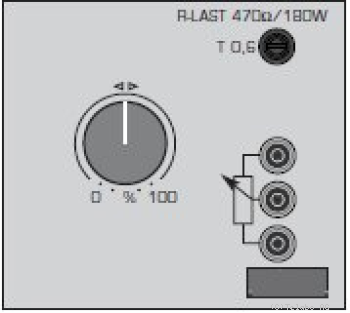

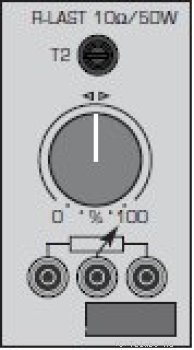

Lastwiderstände dienen zur Belastung von Ausgängen mit ohmscher Charakteristik. Jeder Widerstand ist über eine Feinsicherung abgesichert, stufenlos einstellbar und mit maximal 50 bzw. 180 Watt belastbar. Die Anschlüsse sind auf Sicherheitslaborbuchsen geführt.
Baugrösse
Lastwiderstände mit einer Leistung von 50W haben eine Baugrösse von B: 14TE; H: 3HE;
Lastwiderstände mit einer Leistung von 180W haben eine Baugrösse von B: 28TE; H: 3HE;
In einen Baugruppenträger mit 84TE Nutzbreite können sechs Lastwiderstände 50 Watt oder 3 Lastwiderstände 180 Watt eingesetzt werden. Kombinationen sind möglich.
Bei Dauer-Vollastbetrieb empfehlen wir eine Lüfterrückwand RL 8965 (siehe Aufbau-Zubehör).
Elektronische Lasten auf Anfrage.
Lastwiderstände mit einer Leistung von 180W haben eine Baugrösse von B: 28TE; H: 3HE;
In einen Baugruppenträger mit 84TE Nutzbreite können sechs Lastwiderstände 50 Watt oder 3 Lastwiderstände 180 Watt eingesetzt werden. Kombinationen sind möglich.
Bei Dauer-Vollastbetrieb empfehlen wir eine Lüfterrückwand RL 8965 (siehe Aufbau-Zubehör).
Elektronische Lasten auf Anfrage.
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert 50W-Klasse |
Wert 180W-Klasse |
| Widerstandswerte | 10Ω; 47Ω; 100Ω; 220Ω; | 10Ω; 47Ω; 100Ω; 220Ω; |
| 470Ω; 1kΩ; 4.7kΩ; | 470Ω; 1kΩ; 4.7kΩ; | |
| Leistung | 50 W | 180 W |
| Anschluss | Sicherheitslaborbuchsen | Sicherheitslaborbuchsen |
| Absicherung | Feinsicherung | Feinsicherung |
| Baugrösse | Einsatzplatte | Einsatzplatte |
| B: 14TE; H: 3HE | B: 28TE; H: 3HE |
Bestelldaten
| Widerstandswert |
BestellNr Leistung 50W |
BestellNr Leistung 180W |
| 10 Ω | LW 8480 | LW 8490 |
| 47 Ω | LW 8481 | LW 8491 |
| 100 Ω | LW 8482 | LW 8492 |
| 220 Ω | LW 8483 | LW 8493 |
| 470 Ω | LW 8484 | LW 8494 |
| 1 kΩ | LW 8485 | LW 8495 |
| 4.7 kΩ | LW 8486 | LW 8496 |
| Gerät: | Lastwiderstand LW-8480 |
Lastwiderstand LW-8481 |
Lastwiderstand LW-8482 |
Lastwiderstand LW-8483 |
Lastwiderstand LW-8484 |
Lastwiderstand LW-8485 |
Lastwiderstand LW-8486 |
Lastwiderstand LW-8490 |
Lastwiderstand LW-8491 |
Lastwiderstand LW-8492 |
Lastwiderstand LW-8493 |
Lastwiderstand LW-8494 |
Lastwiderstand LW-8495 |
Lastwiderstand LW-8496 |
 | Art-Nr: RL-8965 Lüfterrückwand |
