Durchgangstester, Durchgangsprüfer und Signalverfolger
Durchgangstester, Durchgangsprüfer und Signalverfolger

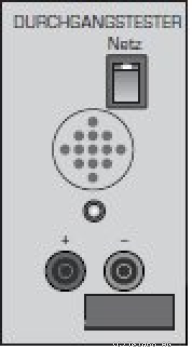

Durchgangstester
Niederohmiger Durchgangstester zum Testen von elektrischen Bauteilen (Schalter, Verdrahtungen, Sicherungen).
Bei Durchgang erfolgen eine optische Anzeige (LED) und ein akustisches Signal.
Bei Durchgang erfolgen eine optische Anzeige (LED) und ein akustisches Signal.
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 230V AC ± 15%; 50Hz |
| Testspannung | ca. 9V |
| Anzeige optisch über LED | akustisch durch Piezosummer |
| Baugrösse | Einschubkassette B: 14TE; H: 3HE |

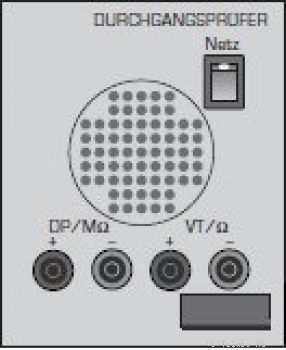

Durchgangsprüfer
Der Durchgangsprüfer wird zur Grobprüfung von Kondensatoren und Dioden eingesetzt. Dabei ändert sich die Tonhöhe des akustischen Signals in Abhängigkeit vom angeschlossenen Widerstand, so dass eine grobe Widerstandsbestimmung möglich ist. Der Verdrahtungstester ist für das schnelle Prüfen von Leiterbahnverbindungen bei bestückten Platinen besonders geeignet.
Die äusserst geringe Prüfspannung in Verbindung mit dem sehr kleinen Prüfstrom ist unschädlich für C-MOS und andere empfindliche Bauteile. Die niederohmigen Verbindungen werden akustisch angezeigt.
Die äusserst geringe Prüfspannung in Verbindung mit dem sehr kleinen Prüfstrom ist unschädlich für C-MOS und andere empfindliche Bauteile. Die niederohmigen Verbindungen werden akustisch angezeigt.
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 230V AC ± 15%; 50Hz |
| Durchgangsprüfer: | |
| Prüfeingang | bis 500V spannungssicher |
| Prüfstrom | Konstantstrom |
| Prüftonhöhe | widerstandsabhängig |
| Prüfbereich | 0 – 1MΩ |
| Verdrahtungstester: | |
| Prüfspannung | < 400mV |
| Prüfstrom | < 4mA |
| Prüfbereich | 0 – 1Ω |
| Baugrösse | Einschubkassette B: 21TE; H: 3HE |

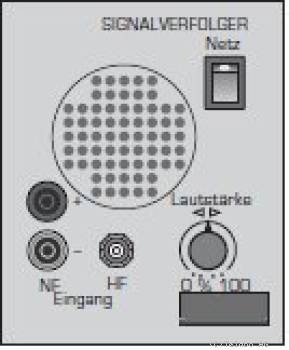

Signalverfolger
Zur Fehlersuche in der Rundfunk-, Phono- und Fernsehtechnik dient der Signalverfolger. Hochohmige NF- und HF-Signale lassen sich mit einer Prüfspitze verfolgen und durch einen Kontroll-Lautsprecher abhören. Der Kontroll-Lautsprecher wird dabei über einen internen Verstärker betrieben.
Die Lautstärke ist regulierbar, der Eingang ist bis 500V spannungsfest.
Die Lautstärke ist regulierbar, der Eingang ist bis 500V spannungsfest.
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 230V AC ± 15%; 50Hz |
| Prüfeingang | bis 500V spannungssicher |
| Prüfeingangswiderstand | 100 kΩ |
| Lautstärke | regulierbar |
| Absicherung | interne Feinsicherung |
| Option | für Hochfrequenz abgeschirmtes |
| Kabel mit Prüfspitze | |
| Baugrösse | Einschubkassette B: 21TE; H: 3HE |
Bestelldaten
| Gerät |
BestellNr |
| Durchgangstester | DT 8419 |
| Durchgangsprüfer | DP 8420 |
| Signalverfolger | SV 8425 |
| Gerät: | Messgerät DP-8420 |
Messgerät DT-8419 |
Messgerät SV-8425 |
Art-Nr: SP-8824 PrĂĽfkabel fĂĽr Signalverfolger |
