Pneumatik
Ausstattung des Arbeitsplatzes mit Druckluft
Ausstattung des Arbeitsplatzes mit Druckluft
Basisversorgung
Als Basisversorgung dient das Pneumatikmodul, das mit seiner Bauhöhe von 3HE auch in flachen Kassettenaufbauten eingesetzt werden kann.
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert |
| Druckversorgung | bauseits; externer Kompressor |
| maximal 16 bar | |
| Druckeinstellung | Druckminderer 0.5 - 10bar |
| kontinuierlich einstellbar | |
| Überdrucksicherung | |
| Anzeige | analog über Manometer |
| Klasse 2.5 nach DIN | |
| Ausgabe | Einhandkupplungen einseitig absperrbar DN 5 |
| 1 x ungeregelter Eingangsdruck | |
| 2 x geregelter Druck 0.5 - 10bar | |
| Baugrösse | Einsatzplatte B: 42TE; H: 3HE |

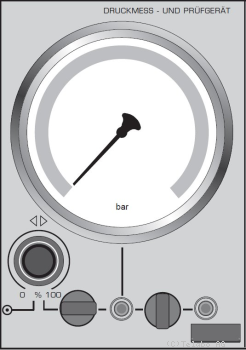

Druckmess- und Prüfgerät
In der Mess- und Regeltechnik und in weiten Bereichen der Automatisierungstechnik ist die Verknüpfung von Pneumatik und Elektronik schon sehr weit fortgeschritten.
Für Versuchsschaltungen, Mess- und Prüfaufgaben bieten wir einige Basismodule an. Modifikationen sind möglich.
Für Versuchsschaltungen, Mess- und Prüfaufgaben bieten wir einige Basismodule an. Modifikationen sind möglich.
Technische Daten
| Daten |
Wert |
| Druckversorgung | bauseits; externer Kompressor |
| maximal 8 bar gefiltert | |
| ölfrei und kondenswasserfrei | |
| Funktionen | Sollwertgeber; externes Messgerät; Lecktest |
| Messbereich | 0 - 1bar oder 0 - 2.5bar oder 0 - 10bar |
| Anzeige | analog über Feinmessmanometer |
| Klasse 0.6 nach DIN | |
| Druckeinstellung | über Präzisionsdruckregler |
| Eingabe | Einhandkupplung DN 5 |
| Ausgabe | Einhandkupplungenr DN 5 |
| Baugrösse | Einsatzplatte B: 35TE; H: 6HE |
Pneumatikversorgung
Zur Versorgung der Pneumatikmodule mit eigenem Feinmess - Manometer.
Technische Daten
| Daten |
Wert |
| Druckversorgung | bauseits; externer Kompressor |
| maximal 16 bar | |
| Druckeinstellung | Druckminderer 0.5 - 10 bar |
| kontinuierlich einstellbar | |
| Überdrucksicherung | |
| Anzeige | analog über Manometer |
| Klasse 2.5 nach DIN | |
| Ausgabe | Einhandkupplungenr DN 5 |
| einseitig absperrbar | |
| 1 x ungeregelter Eingangsdruck | |
| 2 x geregelter Druck 0.5 - 10 bar | |
| Baugrösse | Einsatzplatte B: 14TE; H: 6HE |
Unterdruck Messgerät
Unterdruckmessgerät, der Unterdruck muss bauseits zugeführt werden.
Technische Daten
| Daten |
Wert |
| Unterdruckversorgung | Unterdruck bauseits |
| Messbereich 0 - 1000 mbar | |
| einstellbar über Präzisionsdruckregler | |
| Anzeige | analog über Feinmessmanometer |
| Klasse 0.6 nach DIN | |
| Unterdruckeinstellung | über Präzisionsdruckregler |
| Ausgabe | Einhandkupplungen DN 5 |
| Baugrösse | Einsatzplatte B: 35TE; H: 6HE |
| Option | Einschub mit Vakuumpumpe |
| bis 800mbar und | |
| Regler mit Anzeige |
Bestelldaten
| Gerät |
BestellNr |
| Basisversorgung | LV 8850 |
| Druckmess Prüfgerät | LV 8857 |
| Pneumatikversorgung | LV 8851 |
| Unterdruck Messgerät | LV 8862 |
| Gerät: | Pneumatik LV-8850 |
Pneumatik LV-8851 |
Pneumatik LV-8857 |
Pneumatik LV-8862 |
