Ableitstromprüfgerät
Artikel Gruppe:PA-8630-M
Ableitstromprüfgeräte
Geräte werden mit überhöhter Netzspannung betrieben, dabei kann der Strom der zur Erde abfliesst gemessen werden
Geräte werden mit überhöhter Netzspannung betrieben, dabei kann der Strom der zur Erde abfliesst gemessen werden
Ableitstromgerät
Nach VDE Vorschrift 0411 muss bei Elektrogeräten eine Ableitstrommessung mit erhöhter Nennspannung erfolgen. Je nach Prüfling werden verschiedene Ableitströme gestattet. Dieses Ableitstromprüfgerät ist in mehreren Varianten lieferbar. Es besitzt eine automatische Phasenerkennung bei der nicht erdfreien Version, so dass an der Frontplatte die Beschriftung immer übereinstimmt. Eine elektronische Messwerterfassung sichert eine exakte
Fehlererkennung und steuert die restlichen Prüfabläufe.
Die einzelnen Prüfarten A1, A2 und B können über einen Prüfschalter gewählt werden. Der Grenzstrom und die Prüfzeit sind über Digitalpotentiometer einstellbar.
Externe Prüflingsversorgung:
Über die mit „ext” bezeichneten Buchsen lässt sich der Prüfling auch mit anderen Versorgungsspannungen betreiben. Zum Beispiel können für ausländische Geräte niedrigere Spannungen und andere Frequenzen angelegt werden. Auch eine erdfreie Versorgung des Prüflings ist über diesen Eingang möglich.
Fehlererkennung und steuert die restlichen Prüfabläufe.
Die einzelnen Prüfarten A1, A2 und B können über einen Prüfschalter gewählt werden. Der Grenzstrom und die Prüfzeit sind über Digitalpotentiometer einstellbar.
Externe Prüflingsversorgung:
Über die mit „ext” bezeichneten Buchsen lässt sich der Prüfling auch mit anderen Versorgungsspannungen betreiben. Zum Beispiel können für ausländische Geräte niedrigere Spannungen und andere Frequenzen angelegt werden. Auch eine erdfreie Versorgung des Prüflings ist über diesen Eingang möglich.
BeschreibungSpezifikationZubehör
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 230V AC ± 10% |
| Ausgangsspannung | für Prüfling: 230 - 260V |
| Anzeige | |
| - Ausgangsspannung | analoges Dreheiseninstrument |
| - Ableitstrom | analoges Drehspulinstrument |
| Messkreis | 2KΩ (150nF zuschaltbar) |
| Messbereich | 1mA bzw. 10mA |
| Optionen | Isolationsüberwachung |
| Elektronische Nachregelung | |
| Schnittstelle und Software | |
| Baugrösse | Baugruppenträger |
| B: 19”; H: 3HE; T: T2; |

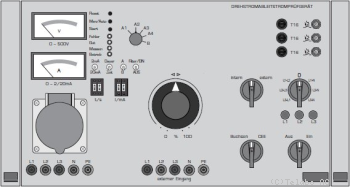

Drehstrom Ableitstromprüfgerät
Nach VDE Vorschrift 0411 muss auch bei Drehstromgeräten eine Ableitstrommessung mit erhöhter Nennspannung erfolgen.
Je nach Prüfling werden verschiedene Ableitstöme gestattet. Dieses Ableitstromprüfgerät ist in mehreren Varianten lieferbar. Eine elektronische Messwerterfassung sichert eine exakte Fehlererkennung und steuert die restlichen Prüfabläufe.
Die einzelnen Prüfarten A1 – A4 und B können über einen Drehschalter eingestellt werden. Der Grenzstrom und die Prüfzeit sind über Digitalpotentiometer einstellbar.
Externe Prüflingsversorgung:
Über die mit „externer Eingang” bezeichneten Buchsen lässt sich der Prüfling auch mit anderen Versorgungsspannungen betreiben.
Zum Beispiel können für ausländische Geräte niedrigere Spannungen und andere Frequenzen angelegt werden. Auch eine erdfreie Versorgung des Prüflings ist über diesen Eingang möglich.
Je nach Prüfling werden verschiedene Ableitstöme gestattet. Dieses Ableitstromprüfgerät ist in mehreren Varianten lieferbar. Eine elektronische Messwerterfassung sichert eine exakte Fehlererkennung und steuert die restlichen Prüfabläufe.
Die einzelnen Prüfarten A1 – A4 und B können über einen Drehschalter eingestellt werden. Der Grenzstrom und die Prüfzeit sind über Digitalpotentiometer einstellbar.
Externe Prüflingsversorgung:
Über die mit „externer Eingang” bezeichneten Buchsen lässt sich der Prüfling auch mit anderen Versorgungsspannungen betreiben.
Zum Beispiel können für ausländische Geräte niedrigere Spannungen und andere Frequenzen angelegt werden. Auch eine erdfreie Versorgung des Prüflings ist über diesen Eingang möglich.
Technische Daten
| Daten |
Wert |
| Eingangsspannung | 3 x 400V AC ± 10% |
| Ausgangsspannung | für Prüfling: 3 x 400 - 450V |
| Anzeige | |
| - Ausgangsspannung | analoges Dreheiseninstrument |
| - Ableitstrom | analoges Drehspulinstrument |
| Messkreis | 2KΩ (150nF zuschaltbar) |
| Messbereich | 1mA bzw. 10mA |
| Optionen | Isolationsüberwachung |
| Elektronische Nachregelung | |
| Schnittstelle und Software | |
| Baugrösse | Baugruppenträger |
| B: 19”; H: 6HE; T: T2; |
Bestelldaten
| Gerät |
BestellNr |
| Ableitstromprüfgerät | PA 8630 |
| Drehstrom Ableitstromprüfgerät | PA 8635 |
| Gerät: | Prüfgerät PA-8630 |
Prüfgerät PA-8635 |
