Artikel:Elemente zum Personenschutz

Beschreibung


Wirkungsweise der Not-Aus Schalter:
  • AP = auf den einzelnen Arbeitsplatz
  • AG = auf eine Arbeitsplatzgruppe
  • RA = auf den gesamten Raum



  • Bauformen

  • DH = Frontplatte 3HE (Höhe wie Gerätekassetten)
  • EL = Energieleiste
  • UN = in ungenormte Platte eingebaut (kundenspezifisch)
  • ZH = 19”-Einsatzplatte 2HE



  • Not-Aus Schalter im Gehäuse


    Um eine optimale Zugänglichkeit zu gewährleisten, ist es bei bestimmten Anwendungen sinnvoll, den NOTAUS-Taster an exponierter Stelle zu montieren.
    Ohne weitere Angaben ist die Wirkungsweise Einzelplatz bezogen.

    Der NOT-AUS-Taster ist in einem Gehäuse eingebaut und mit einer 3m Zuleitung verdrahtet auf das Sicherheits- und Schaltelement.

    Bestelldaten

    Element, Wirkungsweise
    BestellNr
    Not-Aus Arbeitsplatz NA 6520DH
    NA 6520EL
    NA 6520UN
    NA 6520ZH
    Not-Aus Arbeitsplatz Gruppe NA 6521DH
    NA 6521EL
    NA 6521UN
    NA 6521ZH
    Not-Aus Raum Not-Aus NA 6522DH
    NA 6522EL
    NA 6522UN
    NA 6522ZH
    Not-Aus im Gehäuse NA 6523

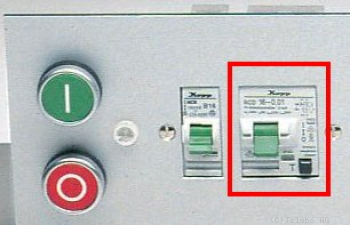

    Fehlerstrom Schutzschalter zweipolig


    Der FI-Schalter ist für 16A Nennstrom ausgelegt.
    Wir bieten den FI-Schalter für folgende Auslösestromgrössen an:
  • 30mA
  • 10mA

  • Die Breite für den Einbau in die jeweilige Bauform beträgt 12 Teileinheiten



    Fehlerstrom Schutzschalter vierpolig


    Der FI-Schalter ist für 25A Nennstrom ausgelegt.
    Wir bieten den FI-Schalter für folgende Auslösestromgrössen an:
  • 30mA

  • Die Breite für den Einbau in die jeweilige Bauform beträgt 18 Teileinheiten.



    Fehlerstromschutzschalter allstromintensiv


    TYP B, für Wechsel- und pulsierenden/glatten Gleichfehlerstrom

    Typenübersicht

    Typ
    NENNSTROM
    AUSLÖSESTROM
    WF-6527XX     25A 30mA
    WF-6528XX     63A 30mA
    WF-6529XX     63A 300mA


    Bestelldaten

    FI Schutzschalter
    BestellNr
    Nennstrom
    Auslösestrom
    2pol 230V AC WF 6525DH
    WF 6525EL
    WF 6525UN
    16A 30mA
    WF 6526DH
    WF 6526EL
    WF 6526UN
    16A 10mA
    4pol 400V AC DF 6625DH
    DF 6625EL
    DF 6625UN
    16A 30mA
    WF 6527DH
    WF 6527EL
    WF 6527UN
    25A 30mA
    WF 6528DH
    WF 6528EL
    WF 6528UN
    63A 30mA
    WF 6529DH
    WF 6529EL
    WF 6529UN
    63A 300mA




    Produkt Variationen



    BildBeschreibungKurzspez.
    Artikel-Nr: DF-6625-DH
    Fehlerstrom Schutzschalter in Frontplatte
    400V: FI-Schutzschalter 30mA
    Artikel-Nr: DF-6625-EL
    Fehlerstrom Schutzschalter in Energieleiste
    400V: FI-Schutzschalter 30mA
    Artikel-Nr: DF-6625-UN
    Fehlerstrom Schutzschalter in Platte
    400V: FI-Schutzschalter 30mA
    Artikel-Nr: NA-6520-DH
    Not-Aus Schalter in Frontplatte
    Wirkungsweise Einzelarbeitsplatz
    Artikel-Nr: NA-6520-EL
    Not-Aus Schalter in Energieleiste
    Wirkungsweise Einzelarbeitsplatz
    Artikel-Nr: NA-6520-UN
    Not-Aus Schalter in Platte
    Wirkungsweise Einzelarbeitsplatz
    Artikel-Nr: NA-6520-ZH
    Not-Aus Schalter in 19"-Einsatzplatte
    NOT-AUS, Einzelplatz
    Artikel-Nr: NA-6521-DH
    Not-Aus Schalter in Frontplatte
    Wirkungsweise Arbeitsplatzgruppe
    Artikel-Nr: NA-6521-EL
    Not-Aus Schalter in Energieleiste
    Wirkungsweise Arbeitsplatzgruppe
    Artikel-Nr: NA-6521-UN
    Not-Aus Schalter in Platte
    Wirkungsweise Arbeitsplatzgruppe
    Artikel-Nr: NA-6521-ZH
    Not-Aus Schalter in 19"-Einsatzplatte
    Wirkungsweise Arbeitsplatzgruppe
    Artikel-Nr: NA-6522-DH
    Not-Aus Schalter in Frontplatte
    Wirkungsweise Raum-NOT-AUS
    Artikel-Nr: NA-6522-EL
    Not-Aus Schalter in Energieleiste
    Wirkungsweise Raum-NOT-AUS
    Artikel-Nr: NA-6522-UN
    Not-Aus Schalter in Platte
    Wirkungsweise Raum-NOT-AUS
    Artikel-Nr: NA-6522-ZH
    Not-Aus Schalter in 19"-Einsatzplatte
    Wirkungsweise Raum-NOT-AUS
    Artikel-Nr: NA-6523
    Not-Aus Schalter in Gehäuse
    mit 3m Zuleitung
    Artikel-Nr: WF-6525-DH
    Fehlerstrom Schutzschalter in Frontplatte
    FI-Schutzschalter 30mA
    Artikel-Nr: WF-6525-EL
    Fehlerstrom Schutzschalter in Energieleiste
    FI-Schutzschalter 30mA
    Artikel-Nr: WF-6525-UN
    Fehlerstrom Schutzschalter in Platte
    FI-Schutzschalter 30mA
    Artikel-Nr: WF-6526-DH
    Fehlerstrom Schutzschalter in Frontplatte
    FI-Schutzschalter 10mA
    Artikel-Nr: WF-6526-EL
    Fehlerstrom Schutzschalter in Energieleiste
    FI-Schutzschalter 10mA
    Artikel-Nr: WF-6526-UN
    Fehlerstrom Schutzschalter in Platte
    FI-Schutzschalter 10mA
    Artikel-Nr: WF-6527-DH
    Fehlerstrom Schutzschalter in Frontplatte
    230V: FI-Allstrom sensitiv
    Nennstrom 25A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6527-EL
    Fehlerstrom Schutzschalter in Energieleiste
    230V: FI-Allstrom sensitiv
    Nennstrom 25A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6527-UN
    Fehlerstrom Schutzschalter in Platte
    230V: FI-Allstrom sensitiv
    Nennstrom 25A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6528-DH
    Fehlerstrom Schutzschalter in Frontplatte
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6528-EL
    Fehlerstrom Schutzschalter in Energieleiste
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6528-UN
    Fehlerstrom Schutzschalter in Platte
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 30 mA 4 polig
    Artikel-Nr: WF-6529-DH
    Fehlerstrom Schutzschalter in Frontplatte
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 300 mA 4 polig
    Artikel-Nr: WF-6529-EL
    Fehlerstrom Schutzschalter in Energieleiste
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 300 mA 4 polig
    Artikel-Nr: WF-6529-UN
    Fehlerstrom Schutzschalter in Platte
    230V: FI-Allstrom sensitiv
    Nennstrom 63A
    Auslösestrom 300 mA 4 polig
