Schutzleiter- und Isolations- Prüfgerät

Schutzleiteranschlusses aktiv überprüfen; messen der Isolationswiderstände
von 0 - 100MΩ

Schutzleiterprüfgerät

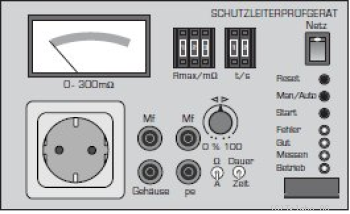

Mit dem Schutzleiterprüfgerät kann man die Verbindung eines Schutzleiteranschlusses aktiv überprüfen. Aktiv heisst, dass ein Messstrom von 10–30A verwendet wird, so dass auch fehlerhafte Verbindungen mit diesem Messverfahren entdeckt werden können.

Der Messbereich von 0 - 0,3Ω erlaubt es, den Grenzwiderstand von 0,1Ω genau abzulesen. Prüfzeit und maximaler Widerstand lassen sich über ein Digitalpotentiometer einstellen. Der Schutzleiter lässt sich sowohl über einen Schukostecker als auch über eine separate Messleitung messen. Eine interne Auswertelektronik sorgt für eine sichere Fehlererkennung und die Steuerung des Komplettgerätes. Ausserdem ist dieses Gerät in Verbindung mit einer Steuereinheit und eines PC’s für die automatisierte Prüftechnik vorgesehen.

Bei einer festen gesteckten Verbindung zwischen Prüfgerät und Prüfling wird der Prüfstrom erst nach dem Drücken der Starttaste freigegeben. Ein Prüfgriffel schaltet automatisch den hohen Prüfstrom erst dann ein, wenn eine gute Verbindung zum Prüfling besteht. Durch dieses Verfahren werden Brandspuren am Prüfling vermieden.

PS-8620

Technische Daten

Daten	Wert
Eingangsspannung	230V AC ±15%; 50Hz
Messbereich	0 - 0
Messbereich	3Ω
Absicherung	Feinsicherung intern
Einstellungsbereiche
- Zeit	0 - 99s
- Zeit	Schrittweite 1s
- max.Widerstand	0 - 300mΩ
- max.Widerstand	Schrittweite 1mΩ
- Messstrom	0 - 30A stufenlos einstellbar
Anzeige	LED - Zustandsanzeigen
Baugrösse	Einschubkassette B: 42TE; H: 3HE

Isolationsprüfgerät

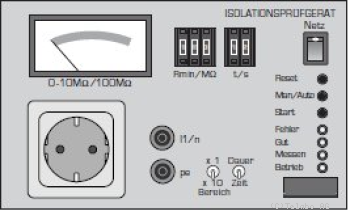

Mit diesem Isolationsprüfgerät können Isolationswiderstände von 0 - 100MΩ gemessen werden. Der Bereich 0–10MΩ ist durch die Anzeige und einen Umschalter vergrössert dargestellt. Prüfzeit und minimaler Isolationswiderstand werden über Digitalpotentiometer feinstufig eingestellt. Eine interne Elektronik sorgt für eine sichere Fehlererkennung und die Steuerung des Komplettgerätes. Ausserdem ist dieses Gerät in Verbindung mit einer Steuereinheit und eines PC’s für die automatisierte Prüftechnik vorgesehen.

Es ist möglich, den Prüfling über den Schukostecker zu kontaktieren oder über normale Testleistungen die Prüfung vorzunehmen. Es wird mit einer stabilisierten Prüfspannung von 500V gearbeitet, die auf 3mA strombegrenzt ist, so dass kein zusätzlicher Personenschutz erforderlich ist. Die Prüfspannung wird erst mit dem Drücken der Starttaste freigegeben. Nach der Prüfung wird der Prüfling automatisch entladen.

PI-8625

Technische Daten

Daten	Wert
Eingangsspannung	230V AC ± 10%; 50Hz
Absicherung	Feinsicherung intern
Einstellungsbereiche
- Zeit 0 - 99s	Schrittweite 1s
- min. Widerstand 0 - 100MΩ	Schrittweite 0.1MΩ
- Messspannung 500V DC stabilisiert
Anzeige	LED - Zustandsanzeigen
Messbereich	0 - 0.3Ω
Baugrösse	Einschubkassette B: 42TE; H: 3HE

Bestelldaten

Gerät	BestellNr
Schutzleiterprüfgerät	PS 8620
Isolationsprüfgerät	PI 8625
Prüfgriffel	PS 8687

Produkt Variationen


Beschreibung

Kurzspez.

Artikel-Nr: PI-8625
Prüfgerät
Isolationsprüfgerät; Messen der Isolationswiderstände
von 0 - 100MΩ; Einschubkassette B: 42TE, H: 3HE;

Artikel-Nr: PS-8620
Prüfgerät
Schutzleiterprüfgerät;
Messstrom von 10–30A;
Einschubkassette B: 42TE, H: 3HE
